今回は、戸建住宅における太陽光発電システム設置工事の施工事例をご紹介します。
写真とあわせて、工事の流れやポイントを解説していきます。

① 既存屋根の状態確認・墨出し作業

まずは屋根材の状態を確認し、太陽光パネルを設置する位置を正確に割り出します。
写真では、屋根材の上にチョークで印が付いている様子が確認できますが、これは架台設置位置の墨出しを行っている工程です。

屋根の勾配や寸法を考慮し、発電効率と耐久性の両方を意識したレイアウトを決定します。

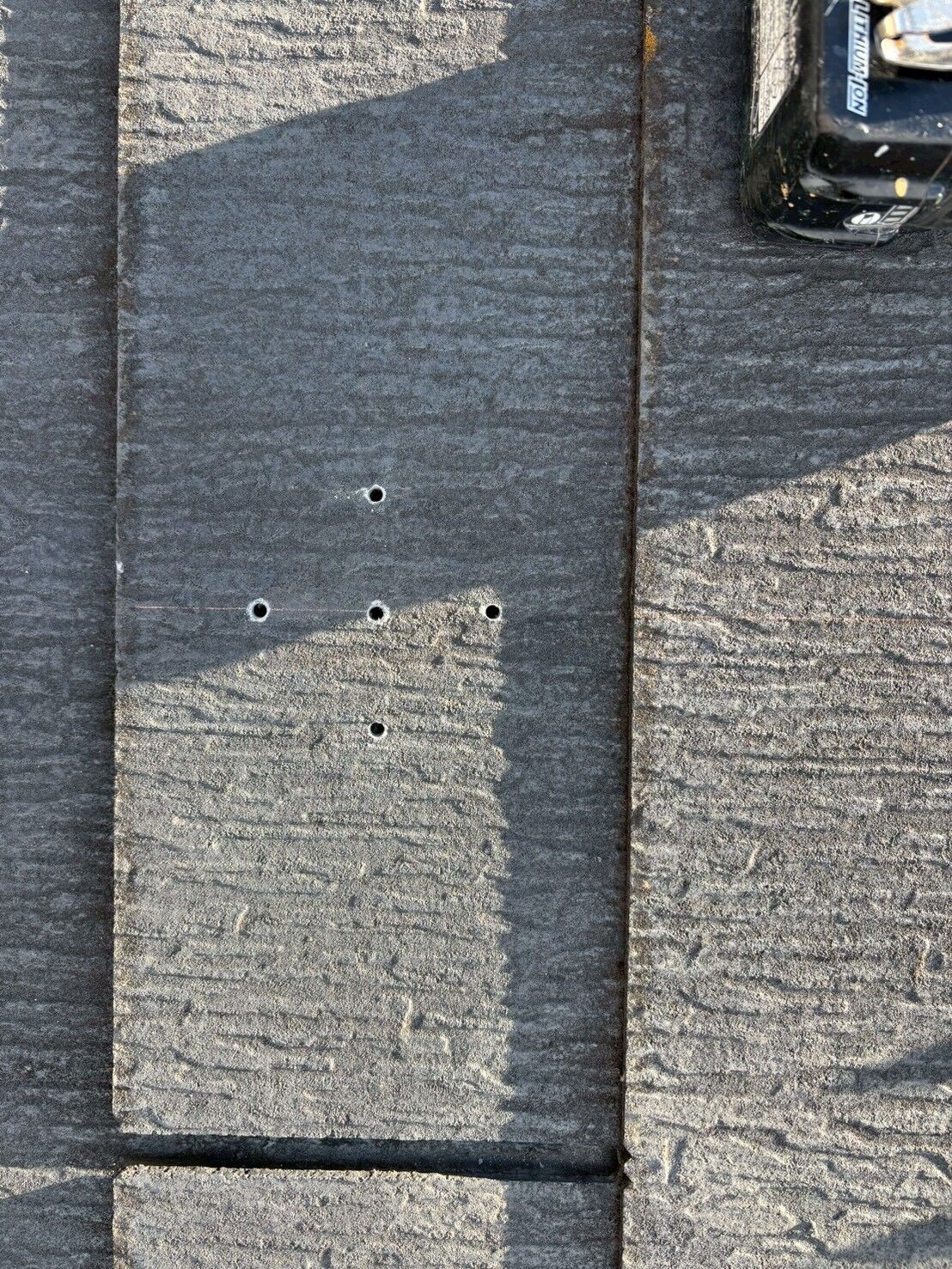

② 架台固定用の下穴施工・防水処理

次に、架台を固定するための下穴を施工します。
屋根材に穴を開ける工程は特に慎重さが求められ、防水処理が非常に重要です。

写真では、下穴施工後に防水材をしっかりと充填している様子が確認できます。
この処理を丁寧に行うことで、雨漏りのリスクを防ぎ、長期間安心してお使いいただけます。

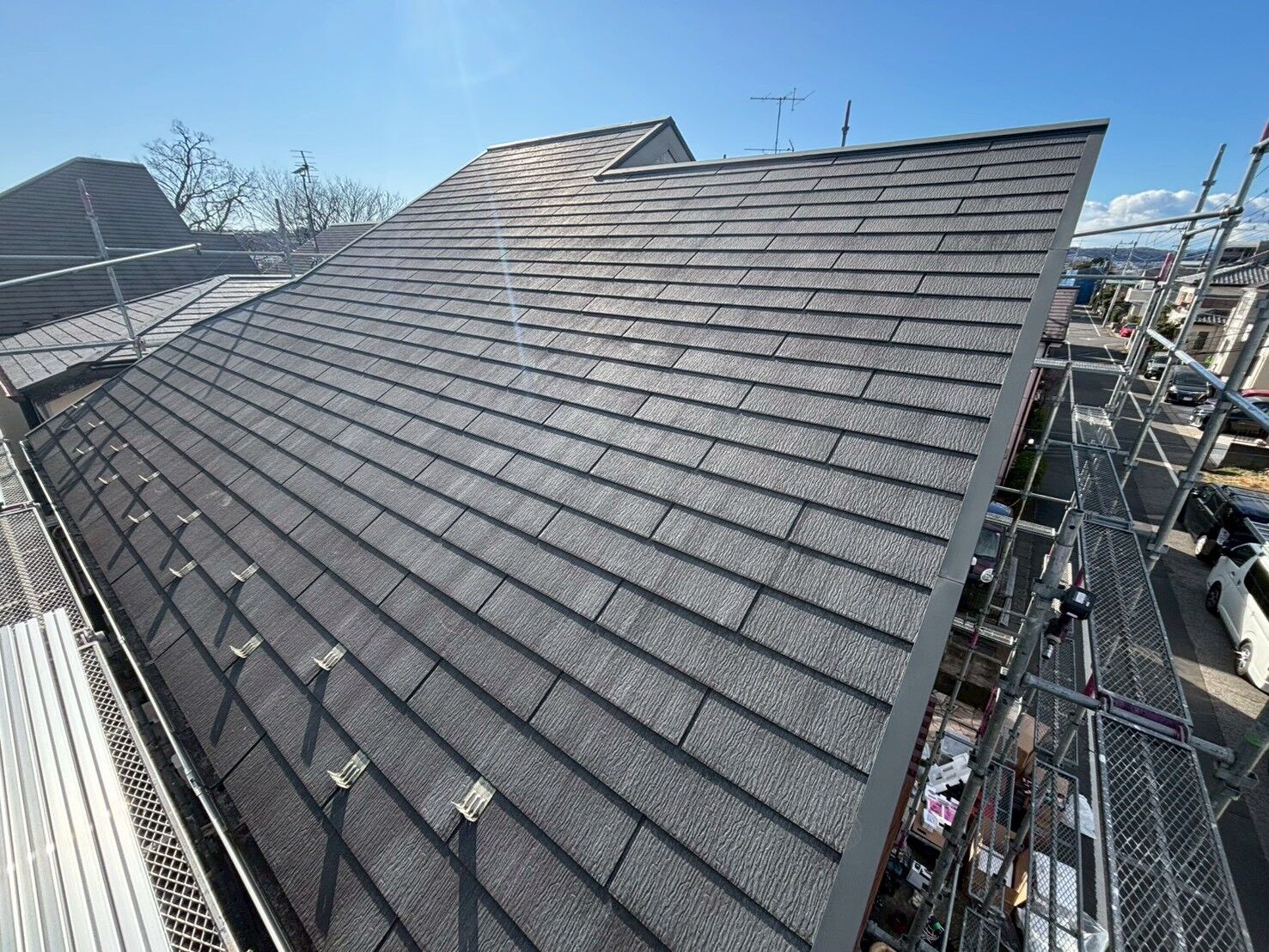

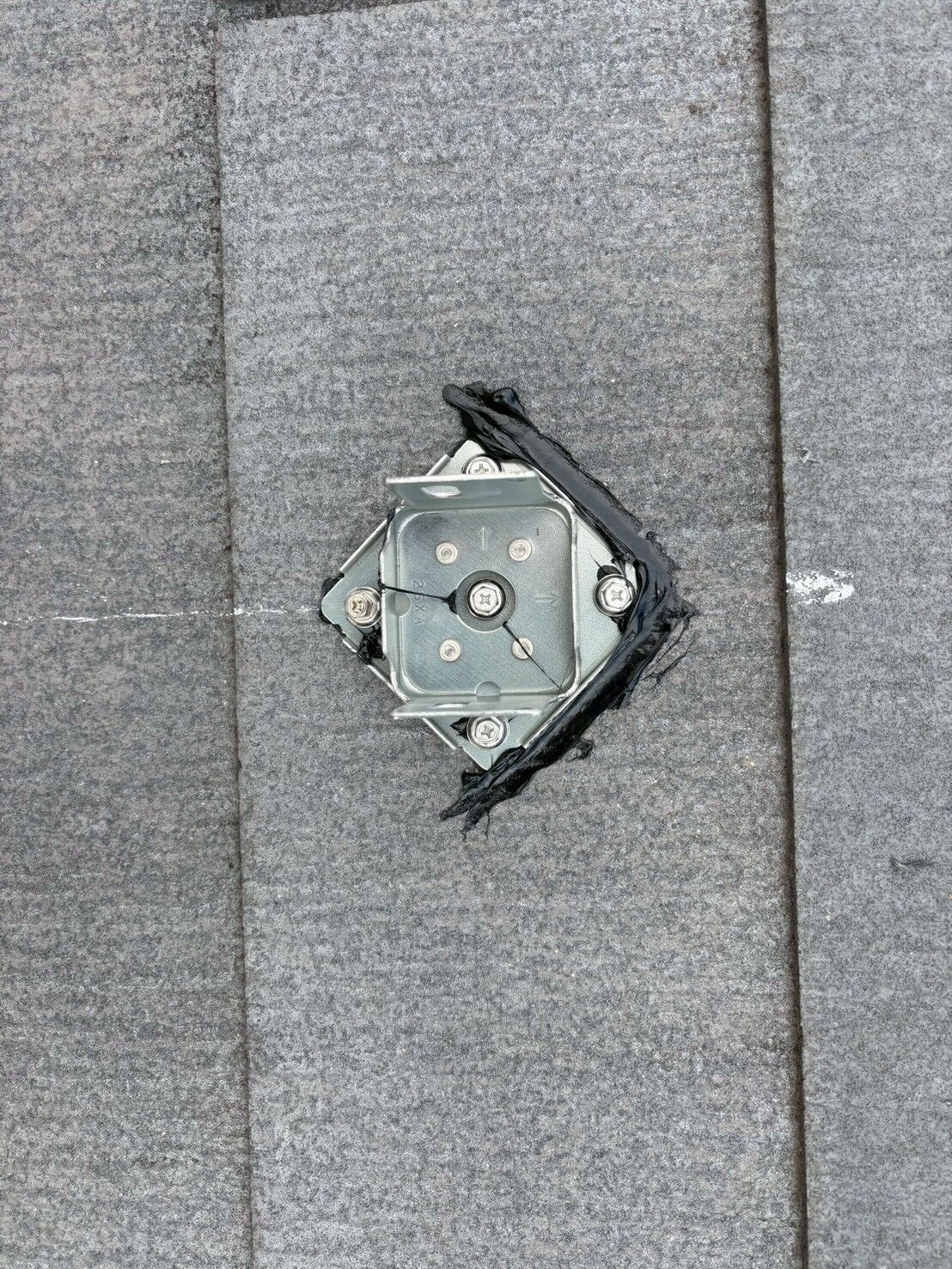

③ 金具（支持金具）の設置

下穴と防水処理が完了した後、太陽光架台を支える支持金具を屋根に固定します。
金具は屋根の構造材にしっかりと固定され、強風や積雪にも耐えられる仕様です。

細部まで確実に固定することで、太陽光パネル全体の安全性が確保されます。

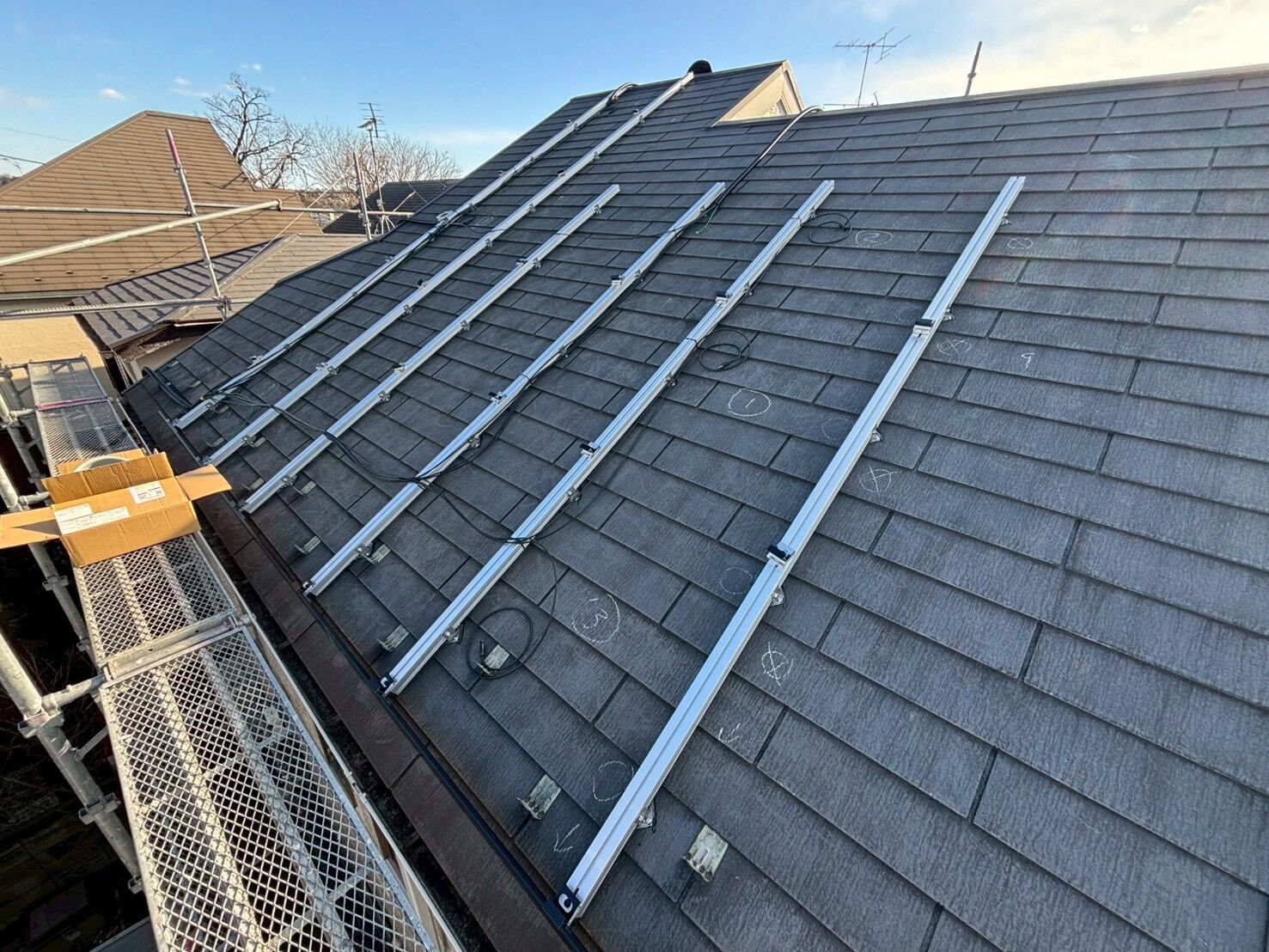

④ アルミレール（架台）の設置

支持金具の上に、太陽光パネルを載せるためのアルミレールを設置します。
写真からも、レールが屋根のラインに沿って美しく並んでいるのが分かります。

この工程では、パネルの高さ・角度・通気性を考慮しながら、正確な位置調整を行います。

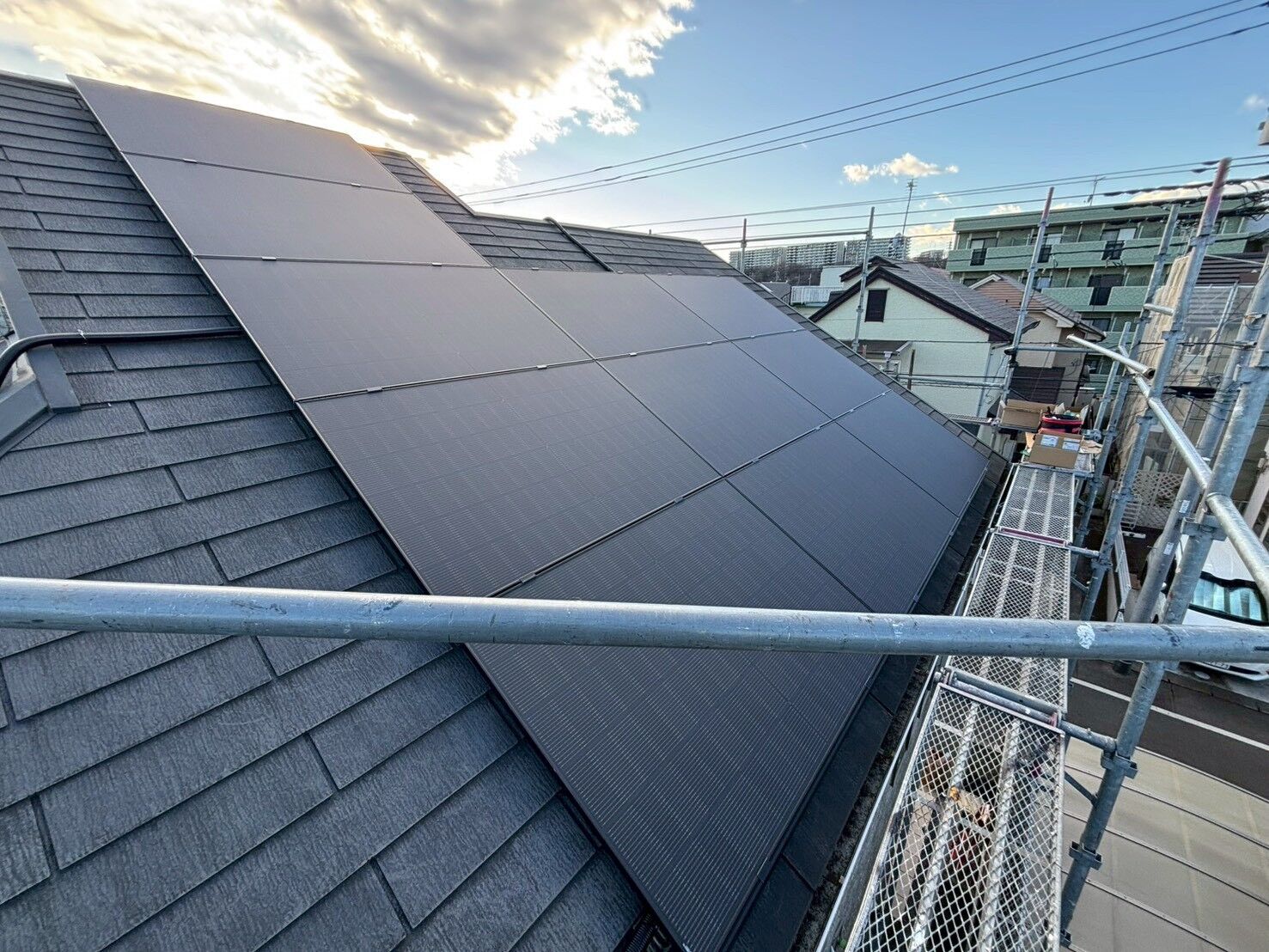

⑤ 太陽光パネルの設置・固定

最後に、太陽光パネルをレール上に設置し、専用金具でしっかりと固定します。
パネル同士の隙間や配線処理にも注意し、見た目もすっきりとした仕上がりになります。

写真では、屋根形状に合わせて無駄のない配置となっており、発電効率と外観のバランスが取れた施工となっています。
