今回は、実際の施工写真をもとに太陽光パネルの構造と屋根への設置方法について詳しく解説します。これから導入を検討されている方にも分かりやすい内容になっています。

⸻

① 太陽光パネルの基本構造とは？

太陽光パネル（モジュール）は、大きく分けて以下の構造になっています。

■ パネル断面構造
1. 強化ガラス
• 表面を保護する耐衝撃ガラス
• 雨・風・雹から内部を守ります
2. 封止材（EVA）
• セルを固定し、水分侵入を防止
3. 太陽電池セル
• 発電を行う中心部分
• シリコン半導体でできています
4. バックシート
• 裏面の絶縁・防水保護層
5. アルミフレーム
• パネル全体を固定し強度を確保

この構造により、20年以上の長期使用が可能になります。

⸻

② 屋根への設置構造（写真解説）

今回の施工はスレート屋根への設置です。

■ 施工の流れ

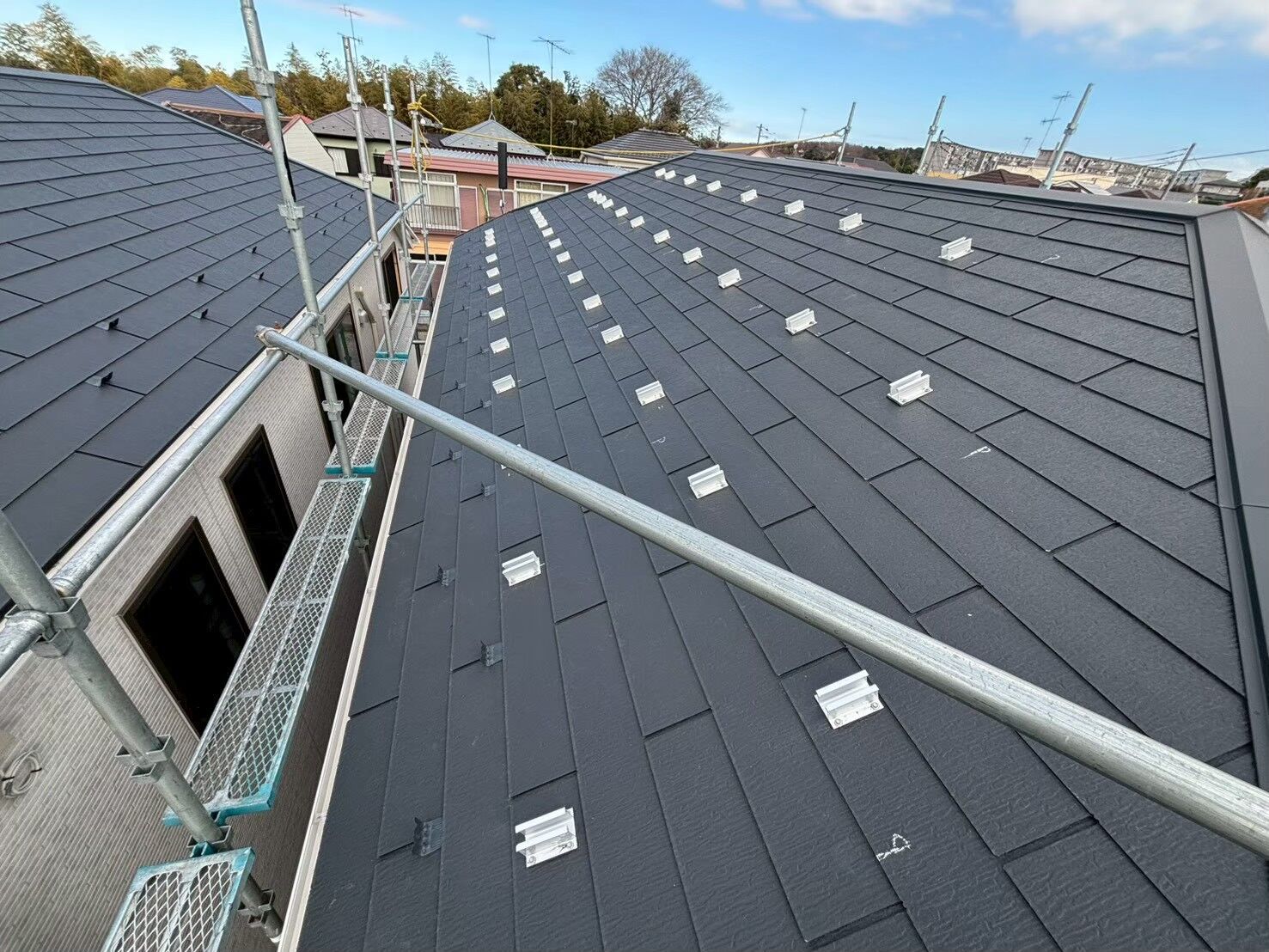

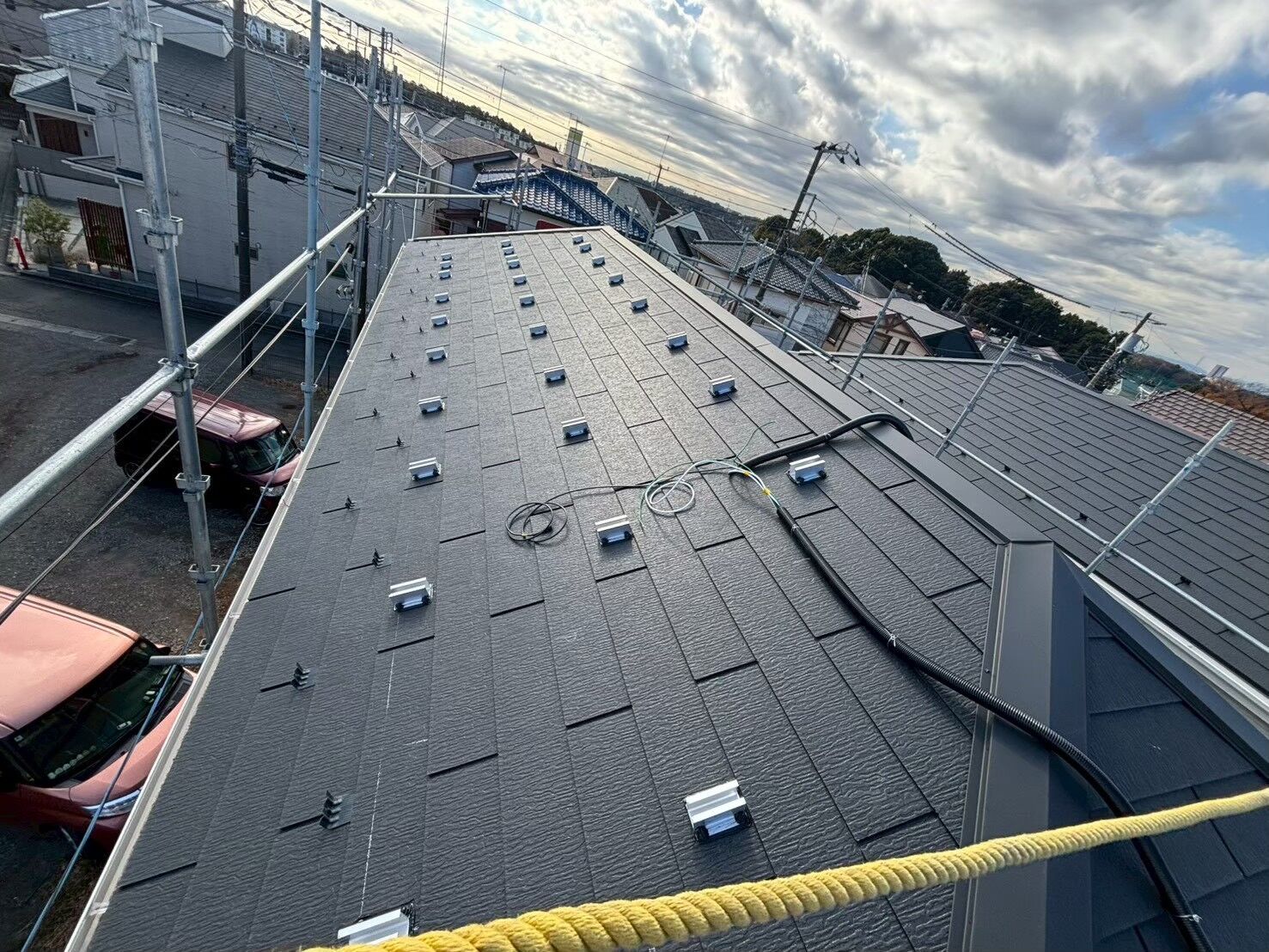

1️⃣ 金具（架台ベース）設置

写真の銀色の部材が「支持金具」です。
• 屋根下地（垂木）にしっかり固定

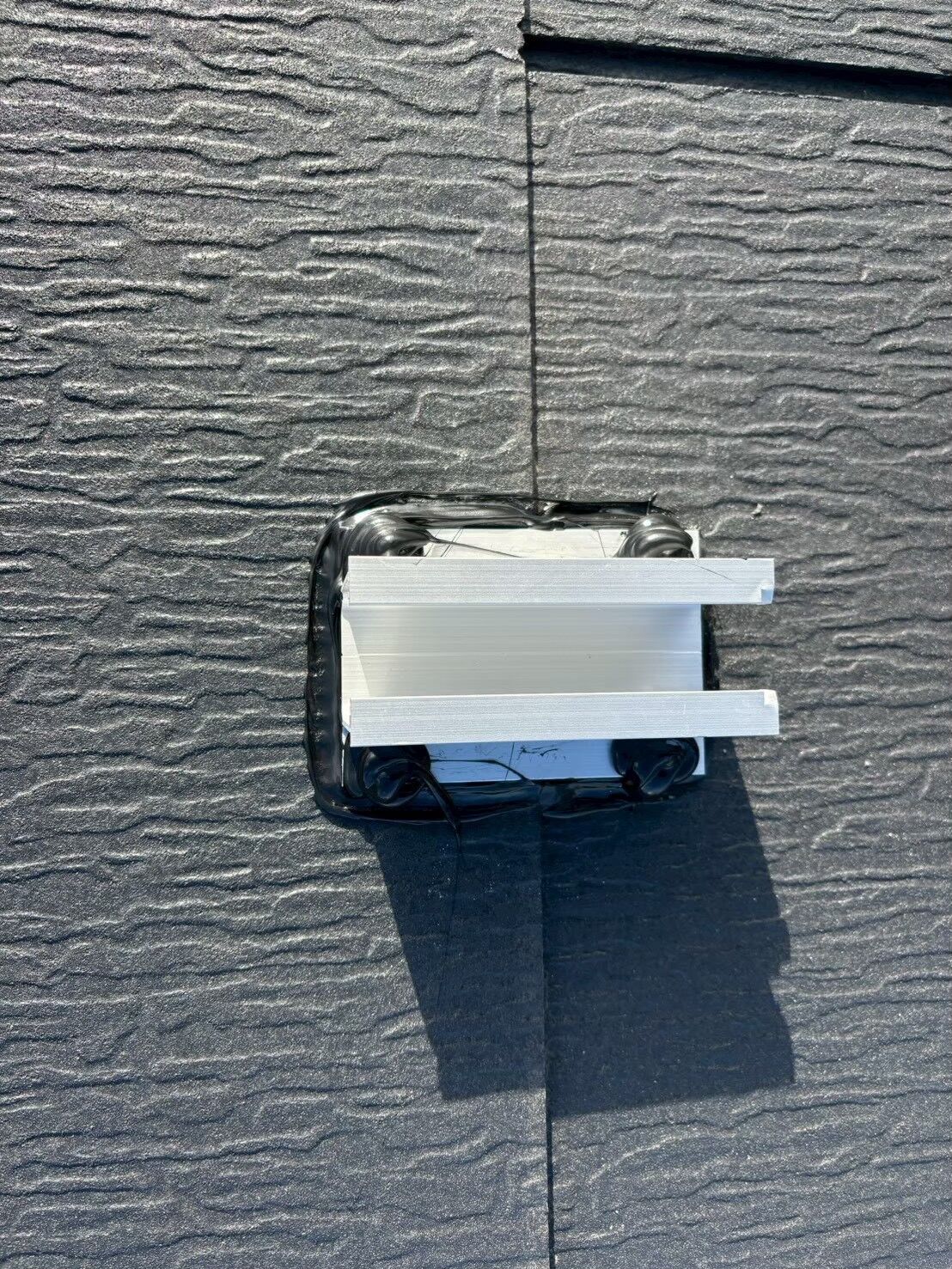

• 防水処理（コーキング）を徹底
• 雨漏り対策が最重要ポイント

👉 この工程が施工品質を左右します。

⸻

2️⃣ レール（架台）取り付け

金具の上にアルミレールを設置します。
• パネルを支える骨組み
• 強風や地震に耐える設計
• 水の流れを妨げない高さ設計

⸻

3️⃣ パネル設置

レールにパネルを固定。
• 専用クランプでしっかり固定
• 配線は紫外線対策済みケーブルを使用
• 風圧計算を行い配置設計

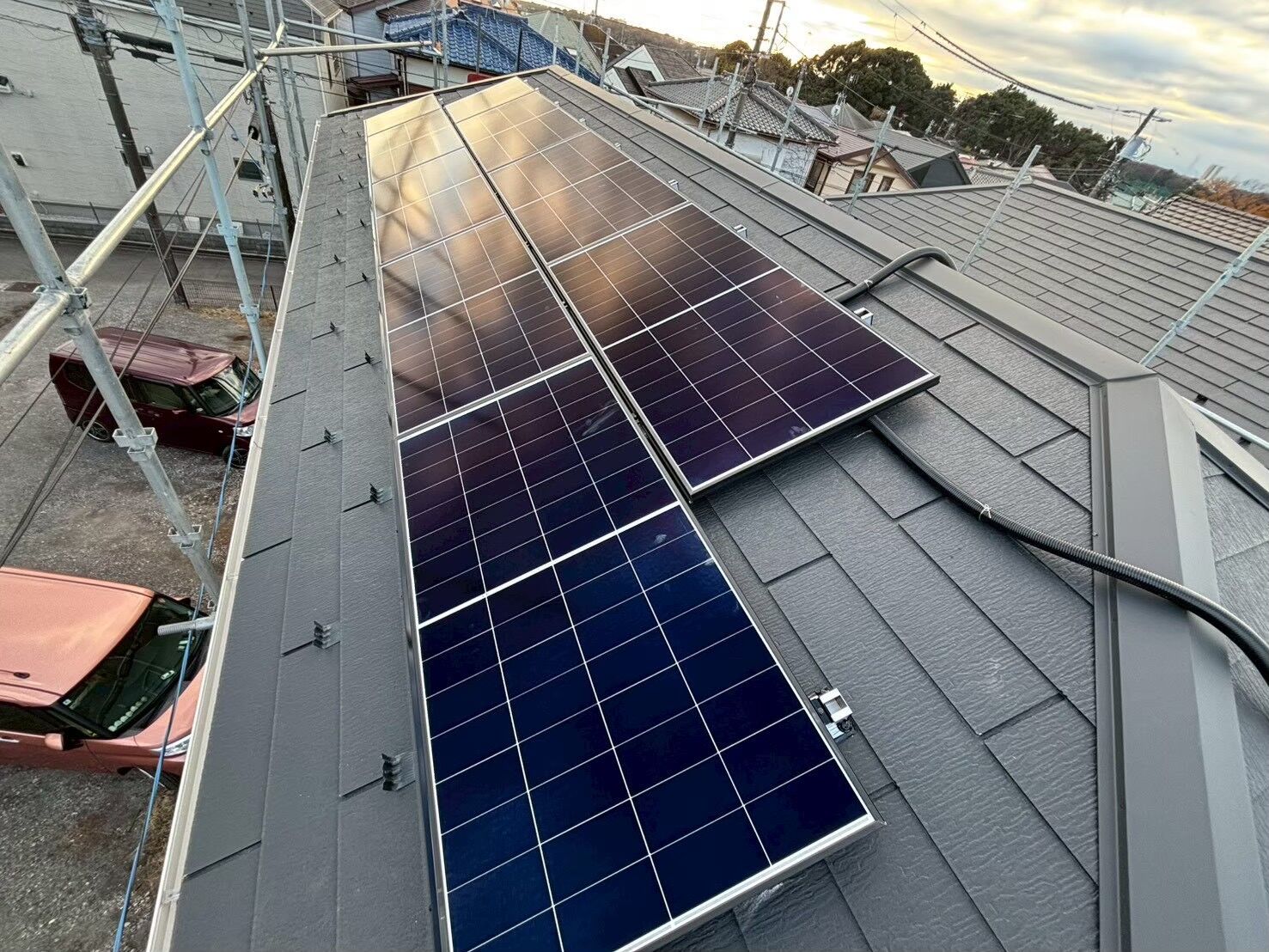

写真のように、屋根とパネルの間には適度な隙間があります。
これは、

✔ 熱を逃がす
✔ 雨水を流す
✔ 屋根を傷めない

ための重要な構造です。

⸻

③ 太陽光パネルはなぜ長持ちする？

✔ 可動部分がない
✔ 半導体発電のため摩耗しない
✔ 厳しい耐候試験をクリア

そのため故障が少なく、メンテナンスも最小限です。

⸻

④ 見えない部分が一番重要

太陽光は「パネル性能」だけでなく、
• 施工精度
• 防水処理
• 架台強度
• 配線処理

これらが発電効率と耐久性を大きく左右します。

安さだけで選ぶのではなく、施工実績のある業者選びがとても重要です。

⸻

まとめ

太陽光パネルは、

☀ 発電するセル
☀ それを守るガラス構造
☀ 屋根に固定する架台システム

これらが一体となって初めて安全に長期間発電します。

見た目はシンプルですが、実は緻密な構造設計の上に成り立っています。
